UZUNLUK ÖLÇME ALETLERİ

MEZURA
Terzilikte ölçü almak için kullanılan, genellikle 1,5 m uzunluğunda şerit metre, mezür. Terziler genellikle müşterilerin vucüt ölçülerini almak için kullanılar
Ad:  mezura.jpg
Gösterim: 9962
Boyut:  5.4 KB


ŞERİT METRE
Uzunluk, mesafe ölçmek için kullanılan, sarılmaya uygun maddelerden (plastik, şerit, kumaş) yapılmış ölçüm aracıdır.
Mimarlıkta, dekorasyonda, mühendislikte, terzilikte, imalatta, kapı, pencere, mobilya vb. ölçüm gerektiren her yerde kullanılır.
Ad:  şerit metre.jpg
Gösterim: 10342
Boyut:  3.1 KB


KIRIK METRE
Kereste parçalarını istenilen eşya için uygun ölçü ve şekilde kesip hazırlayabilmek için kullanırlar.
Ad:  kırık metre.jpg
Gösterim: 9726
Boyut:  9.3 KB

CETVEL

Santimetrenin onda biri (0,1 cm) hassasiyetinde ölçüm yapar. Bütün çizgileri cetvelin 0 (sıfır) ucundan başlar, her iki çizgi aralığı 1 mm’dir.
Ad:  cetvel.jpg
Gösterim: 6600
Boyut:  3.2 KB


SENTİL
Çeşitli ölçüde, çelik yaprak ve tellerden yapılmıştır. Yaprakların her biri; belirli bir aralığı, teller ise delik çaplarını ölçmeye yarar. Yaprak ve tel üzerindeki sayılar, sentil kalınlığını gösterir.
Sentil ile; supap boşluklarının, pistonda segman, aralıklarının ve buna benzer boşlukların ölçülmesi veya kontrolünde kullanılır.
Ad:  sentil.jpg
Gösterim: 6669
Boyut:  11.0 KB

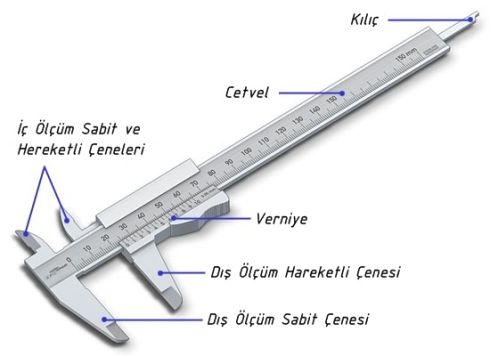

KUMPAS:
Metrik Kumpaslar; verniyer taksimatlarına göre, 1/10, 1/20 ve 1/50’lik olarak sınıflandırılır.
Ad:  kumpas1.jpg
Gösterim: 6786
Boyut:  19.2 KB
Sabit çene : Hareketli çene ile ölçü ağızlarını oluşturur.
Cetvel : Alt kısımdaki bölüntüler; mm,
üst kısmı ise inç’dir.
Hareketli çene : Cetvel üzerine yataklandırılmıştır. Alt kısmında mm’lik, üst kısmında ise inç verniyer vardır.
Kılıç : Hareketli çene ile birlikte hareket ederek derinlik ölçümü yapılır.

Ad:  kumpas elektro.jpg
Gösterim: 7839
Boyut:  10.6 KB



MİKROMETRE:
Milimetrenin, 0,01 hassasiyetinde ölçüm yaparlar.
Mikrometreler, genelde 25mm aralıklarda ölçüm yapabilecek şekilde imal edilmelerine rağmen 50mm aralıkta imal edilenleride bulunmaktadır.
Ad:  mikrometre-.jpg
Gösterim: 6871
Boyut:  44.3 KB


KOMPARATÖR:
Ölçme, kontrol ve karşılaştırma amacı ile kullanılır. Ölçü milinin aşağı-yukarı hareketi ölçü saat ibresinin dönmesini sağlar.
Büyük ibrenin, iki çizgi arasındaki hareketi 0,01 mm’dir.
Küçük ibre ise, ibrenin kaç tur döndüğünü gösterir.
Büyük ibrenin bir turu, 1 mm’dir.
Ad:  komparator.jpg
Gösterim: 6600
Boyut:  21.6 KB



SMART FİNGER
Yeni nesil Ölçü aleti.
Bundan yıllar önceleri ölçü aletleri insanların elleri ve ayaklarıydı.Nasıl mı mesela adım hesabı yada kolumuzu yana açarak bir şeyin uzunluğunu ölçme yada avuç hesabı gibi.İşte bu yeni aletle artık bir nesnenin uzunluğu ölçmek çok basit tek yapmanız gereken bu ölçüm aletini ölçeceğiniz nesnenin iki yanına doğru tutmak.
Ad:  smart_finger.jpg
Gösterim: 6566
Boyut:  54.8 KB Ad:  smart_finger1.jpg
Gösterim: 6508
Boyut:  36.0 KB
Ad:  smart_finger3.jpg
Gösterim: 6476
Boyut:  93.1 KB
