Uzunluk ölçü birimleri ve ölçüm aletleri

Güncelleme: 22 Kasım 2016 Gösterim: 19.658 Cevap: 7
_KleopatrA_ - avatarı
_KleopatrA_
Ziyaretçi
30 Kasım 2009       Mesaj #1
_KleopatrA_ - avatarı
Ziyaretçi
Uzunluk ölçüsü: Uzunluğu ölçmek için kullanılan metre, yarda vb. herhangi bir birimdir.

Sponsorlu Bağlantılar
Uzunluk nedir
Ad:  uzunluk3.JPG
Gösterim: 13264
Boyut:  24.7 KB
Ad:  uzunluk4.jpg
Gösterim: 12366
Boyut:  11.6 KB
  1. Bir şeyin bir uçtan öbür uca kadar olan uzaklığı.
  1. İki nokta arasındaki yer aralığının ölçümü, tul.
  2. Bir yüzeyin iki temel boyutundan en büyük olanı, boy, en karşıtı
    Örnek:
    Üç buçuk metre uzunluğunda bir kalas bul, getir.
  3. Yazının, sözün kapsam yönünden genişliği.
  4. Süre yönünden uzun olma durumu.
  5. Bir filminuzunluk birimiyle (metre ya da ayak) belirtilen boyu.
Ölçü nedir
  1. Bir niceliği, o nicelik için kabul edilmiş birimlerden birine göre oranlayarak değerlendirme, mizan.
  2. Bu değerlendirmede kullanılan birim, ölçme birimi
    Örnek:
    Ziyanımız, ölçülere sığmayacak kadar büyüktür. R. E. Ünaydın
  3. Ölçme sonucu bulunan rakam.
  4. Belirlenmiş boyut.
  5. Değer, itibar
    Örnek:
    Şimdiki ölçülere uymaz bir biçimi vardı. Y. Z. Ortaç
  6. Aşırı olmama, ılımlı, uygun olma durumu.
  7. Bir şiirdeki dizelerin hece ve durak bakımından denk oluşu, vezin.
  8. Ölçüt.
  9. Basınç, sıcaklık, akışkan düzeyi, aralık gibi nicelikler ölçen özel aygıt.
UZUNLUK ÖLÇÜLERİ
Uzunluk ölçüsü temel birimi metredir.


METRENİN KATLARI VE ASKATLARI

Metrenin askatları:

Mili metre
Santimetre
Desimetre
Katları:
Dekametre
Hektometre
Kilometre

UZUNLUK ÖLÇÜLERİ

Uzunluk ölçüsü temel birimi metredir.
METRENİN KATLARI VE ASKATLARI
Metrenin askatları:
Mili metre
Santimetre
Desimetre
Katları:
Dekametre
Hektometre
Kilometre
1 km = 1000 m
1 hm = 100 m
1 dam = 10 m

METRE
1 dm = 0,1 m
1 cm = 0,01 m
1 mm = 0,001 m

Uzunluk ölçü birimleri, askatlarına çevirirken her basamakta 10 ile çarpılır. Katlarına çevirirken de her basamakta 10 ile bölünür.

Uzunluk Ölçü Birimlerinin Birbirine Çevrilmesi:
Örnek: 32 m’ yi metrenin katları ve askatları cinsinden ifade edelim.
Çözüm:
32 m = 320 dm
32m = 3200 cm
32m = 32000 mm

32 m = 3,2 dam
32m = 0,32 hm
32m = 0,032 km


ALAN ÖLÇÜLERİ
Alan ölçüsü temel birimi “metrekare”dir. Kenar uzunluğu 1 metre olan karenin alanına metre kare denir, “m2” biçiminde gösterilir.

METRE KARENİN KATLARI VE ASKATLARI
Metrekarenin askatları:
Milimetre kare
Santimetre
Milimetre kare
Katları:
Dekametre kare
Hektometre kare
Kilometre kare

1 km2 = 1000000 m2
1 hm2 = 10000 m2
1 dam2 = 100 m2

METRE KARE
1 dm2 = 0,01 m2
1 cm2 = 0,001 m2
1 mm2 = 0,000001 m2

Alan ölçü birimleri askatlara çevrilirken her basamakta 100 ile çarpılır. Katlarına çevrilirken de her basmakta 100 ile bölünür.
Alan ölçü birimlerinin birbirine çevrilmesi:
Örnek :
53,64 m2= 5364 dm2
53,64 m2= 536400 cm2
53,64 m2=53640000 mm2
53,64 m2=0, 5364 dam2
53,64 m2=0,005364 hm2
53,64 m2=0,00005364 km2

HACİM ÖLÇÜLERİ
Hacim ölçüsü temel birimi “metre küp” tür. Kısaca “1 m3” olarak gösterilir.
Her ayrıtın uzunluğu 1 metre olan küpün hacmine metre küp denir.

Metre Küpün Katları ve Askatları
Askatlar:
Milimetre küp
Santimetre küp
Desimetre küp
Katları:
Dekametre küp
Hektometre küp
Kilometre küp

1 km3 = 1000000000 m3
1hm3 = 1000000m3
1 dam3 = 1000 m3
METRE KÜP
1 dm3 = 0,001 m3
1 cm3 = 0,0000001 m3
1 mm3 = 0,000000001 m3

Hacim ölçü birimini askatlarına çevirirken her basamakta 1000 ile çarpılır. Katlarına çevrilirken de her basamak 1000 ile bölünür. Hacim ölçü birimlerinin birbirine çevrilmesi:

Örnek:
7,2 m3’ ü askatlarına ve katlarına çevirelim.
7,2 m3 = 7200 dm3
7,2 m3 = 7200000 cm3
7,2 m3 = 7200000000 mm3
7,2 m3 = 0,0072 dam3
7,2 m3 = 0,0000072 hm3
7,2 m3 = 0,000000000 km3

Alan ölçüsü:
2) 0,238 km2 kaç m2 dir?
Çözüm:
1 km2 = 1000000 m2
0,238 km2 = 238000 m2 = 238.103

Hacim Ölçüsü:
3) 0,45 m3 kolonyayı 15 cl’lik şişelere doldurmak için kaç şişe gereklidir?
Çözüm:
0,45 m3 = 450 dm3
1 dm3 = 1 lt
450 dm3 = 450 lt = 45000 cl
45000 cl: 15 cl= 3000 şişe gereklidir.

Uzunluk Ölçüsü:
4) 8 hm 8 dam 8 m - 1000 mm 100 cm 10 dm işleminin sonucunu bulunuz.
Çözüm: 8 hm = 800 m
8 dam = 80 m
800m+80m+8m=888m
1000 mm = 1 m
100 cm = 1 m
10 dm = 1m
1m+ 1m + 1m= 3m
Sonuç metre cinsinden istendiği için hepsini metreye çevirerek işlem yapılır.
888m- 3m= 885 m
Son düzenleyen Safi; 22 Kasım 2016 17:19
Misafir - avatarı
Misafir
Ziyaretçi
9 Nisan 2010       Mesaj #2
Misafir - avatarı
Ziyaretçi
Eski Uzunluk Ölçü Birimleri
Osmanlı İmparatorluğu zamanında 75,80 cm'lik tarım mimari (veya sadece zirai), 68 cm uzunluğundaki çarşı arşını vardı. Daha sonra ipekli fiyatlarının artması dolayısı ile fiyatı yükseltme yerine ölçü birimi kısaltılarak 65 cm'lik Fars kökenli endaze birimi kullanıldı. III. Selim abanoz ağacından bir prototip olarak 1 zirai mimari yaptırdı. Bunun bir tarafı 24 parmağa ve her parmak 10 hat'ta bölündü. Böylelikle bu bölümle basımevinde kullanılan punto
büyüklükleri de alınabilecekti. Diğer tarafı sadece 20 eşit parçaya bölündü. Zirai mimari, arşın ve endaze ölçü birimlerinin alt ve üst katları aşağıda gösterilmiştir.
1 zirai mimari = zirai = mimari arşını = 2 ayak (kadem) = 0,75774 m = 24 parmak = 288 hat = 3456 nokta (yol, sokak uzunluğu, bina yüksekliği vb.)
  • 1 parmak = 12 hat = 0,03157 m
  • 1 hat = 12 nokta = 0,00263 m
  • 1 nokta = 0,00022 m
  • 1 kulaç = 2,5 zirai =1,895 m (ip boyu, su derinliği, kuyu derinliği vb. için)
  • 1 kara mili = 2500 zirai = 1895 m (kara yolculuğundaki mesafeler için)
  • 1 fersah = 3 mil = 7500 zirai = 5685 m
DEVAMI Eski Türk Ölçü Birimleri
Sponsorlu Bağlantılar
Son düzenleyen Safi; 18 Nisan 2016 02:21
The Unique - avatarı
The Unique
Kayıtlı Üye
9 Nisan 2010       Mesaj #3
The Unique - avatarı
Kayıtlı Üye
****Uzunluk Ölçüleri ****
47494d1460924126 eski ve yeni olcu birimleri ve olcme aletleri olcu2



Metre (m)...........................1m
Dekametre (Dm)......................10 m
Hektametre (hm) = 10 Dm.............100 m
Kilometre (Km) = 10 Hm = 100 Dm.....1.000 m
Desimetre (dm)......................1/10 m
Santimetre (cm).................1/100 m
Milimetre (mm)..................1/1.000 m
Mikron (mu).....................1/1.000.000 m
Nano (n)........................1/1.000.000.000 m

DEVAMI Eski ve Yeni Ölçü Birimleri ve Ölçme Aletleri
Son düzenleyen Safi; 18 Nisan 2016 15:47
Bir bildiğim varsa hiç bir şey bilmediğimdir. (:
bloom22 - avatarı
bloom22
Kayıtlı Üye
3 Mart 2012       Mesaj #4
bloom22 - avatarı
Kayıtlı Üye
UZUNLUK ÖLÇME
Uluslararası Ölçüm Sisteminin uzunluk birimi metre'dir ve kısaca "m" ile gösterilir. Günümüzde "1 metre", ışığın boşlukta 1/299,792,458 saniyede aldığı yol olarak tanımlanmıştır.Bu çağdaş tanım günümüzde dünyanın çeşitli laboratuarlarında yapılabilen hassas ölçümlerin birbirleriyle karşılaştırılabilmesi amacıyla kabul edilmiştir.
Uzunluk Ölçüleri
Ad:  uzunluk1.JPG
Gösterim: 15946
Boyut:  24.1 KB

kilometre(km)
hektometre(hm)
dekametre(dam)
metre(m)
desimetre(dm)
santimetre(cm)
milimetre(mm)

Büyük birimler küçük birimlere çevrilirken, her basamak inişte 10 ile çarpılır.
Küçük birimler büyük birimlere çevrilirken, her basamak çıkışta 10 ile bölünür.

Örnekler:
10cm=1dm
1dm=0,1m
1dam=10m
1m=0,1dam
1m = 100cm
35dm= 0,035hm
7,645km= 7645000mm

İnsan vücudundaki tüm damarların ortalama uzunluğu 19km’dir


DEVAMI Uluslararası Birimler Sistemi (SI)


Son düzenleyen Safi; 18 Nisan 2016 22:16
_Yağmur_ - avatarı
_Yağmur_
VIP VIP Üye
6 Haziran 2014       Mesaj #5
_Yağmur_ - avatarı
VIP VIP Üye
Uzunluk Birimleri
Uluslararası Ölçüm Sisteminin uzunluk birimi metre'dir ve kısaca "m" ile gösterilir. Günümüzde "1 metre", ışığın boşlukta 1/299,792,458 saniyede aldığı yol olarak tanımlanmıştır. Bu çağdaş tanım günümüzde dünyanın çeşitli laboratuarlarında yapılabilen hassas ölçümlerin birbirleriyle karşılaştırılabilmesi amacıyla kabul edilmiştir.

Gerek bir metrenin çeşitli uzaklık ve büyüklükleri ölçmekte çok büyük ya da çok küçük gelmesi, gerekse tarihsel ve geleneksel nedenlerle kullanılan birçok başka uzunluk birimi de vardır. Bu birimlerin bazıları ve metre olarak karşılıkları aşağıda verilmiştir.
Ad:  uzunluk2.jpg
Gösterim: 5961
Boyut:  31.1 KB
Kimya ve atom fiziğinde kullanılan birimler
(Parentez içinde birimlerin sıkça kullanılan kısaltmaları verilmiştir)

1 mikron (μ)
= 1 μm
= 1/1 000 000 m
1 Angström (Å)
= 0.1 nm
= 1/ 10 000 000 000 m = 1 × 10−10 m
1 fermi ( fm )
= 1 fm
= 1/ 1 000 000 000 000 000 m

Gökbilim ve gökfiziğinde kullanılan birimler
(Parentez içinde birimlerin sıkça kullanılan kısaltmaları verilmiştir)

1 astronomik birim (AU)
= 1.495 978 706 60(20) × 1011 m
1 ışıkyılı (ly)
= 9.460 730 473 × 1015 m
1 parsek (pc)
= 3.085 677 580 7(4) × 1016 m
1 Hubble uzunluğu
= ~1.2 × 1026 m

Osmanlı dönemi birimleri
1 merhale
= 45.480 m

1 fersah
= 5.685 m

1 eski mir
= 1.895 m

1 berid
= 22.740 m

1 kulaç
= 1,82 m

1 arşın
= 0,68 m
= 68 cm
1 endaze
= 0,65 m
= 65 cm
1 urup
= 85/1000 m
= 8,5 cm
1 hat
= 268/100.000 m
= 0,268 cm

İngiltere'de ve Amerika Birleşik Devletleri'nde kullanılan birimler
(Parentez içinde birimlerin İngilizce isimleri ve sıkça kullanılan kısaltmaları verilmiştir)

1 parmak (inch ; in)
= 0,025 4 m
= 2.54 cm
1 ayak (foot; ft)

= 12 in ***
= 30.48 cm
1 yarda (yard; yd)
= 3 ft
= 0.9144 m
1 mil (mile; mi)
= 1 760 yd
= 1 609.344 m
1 deniz mili (nautical mile; nm)
= 1 852 m

Basım işlerinde kullanılan birimler
(TeX programının ölçüleri esas alınmıştır. Parentez içinde birimlerin İngilizce isimleri ve kısaltmaları verilmiştir)

1 punto (point; pt) = 1/72,27 in = 0,035 cm 1 pika (pica; pc) = 12 pt = 0,42 cm

Diğer Kullanılan Temel Birimler

  • 1 m³ (Metreküp) = 1000 l (Litre)
  • 1 ha (Hektar) = 10000 m²
  • 1 da (Dekar) = 1000 m²
  • 1 km² (Kilometre) = 100 ha
Son düzenleyen Safi; 18 Nisan 2016 16:34
"İnşallah"derse Yakaran..."İnşa" eder YARADAN.
Teknikyaz - avatarı
Teknikyaz
Ziyaretçi
16 Kasım 2015       Mesaj #6
Teknikyaz - avatarı
Ziyaretçi
Uzunluk,
iki nokta arasındaki en yakın mesafe diyebiliriz. Uzunluk ölçüsünün temel birimi metredir. Simgesi “m” ile gösterilir. Metre, 10 katları ile her çarpımı ve 10 katları ile her bölümü üst ve alt
birimlere dönüşür.
Ad:  uzunluk5.png
Gösterim: 5757
Boyut:  45.7 KB
Birimler değiştikçe ölçüm yapılan aletler değişmektedir.
Günümüzde Uluslarası ölçüm sistemlerinin dışında Amerikan ve İngiliz ölçü sistemleri de önümüze sık sık çıkmaktadır.
Örneğin; çeşme borusu alacaksınız ve yarım parmak borudan 6metre istiyorum diyorsunuz. Peki, nedir bu yarım parmak?

İngiliz Kraliyet ailesinin tek kızı olan Diana'nın işaret parmağının ilk boğumuna kadar olan ölçüsüdür. Parmak literatürde inç olarak geçer ve simgesi çift tırnak(“) işaretidir.

1”=25,4mm gelmektedir.
Ad:  uzunluk.jpg
Gösterim: 5401
Boyut:  9.8 KB

Örnek; 1/2” = ½ inç = yarım parmak şeklinde açıklaması vardır.
Foot, 12. yüzyılın başlarında İngiliz Krallığına gelen 1. Henry’nin ayak boyu tam 12 inch imiş ve bundan sonra bir ayak, yani foot 12 inch olarak kabul edilmiş.
1 Foot =1 ayak = 12” = 30.48 cm olarak ölçülmüştür. Foot(ayak) çoğulu Feet (ayaklar) olarak çevrilir.

Mil bir mesafe ölçüm birimidir. Tarihte değişik bölgelerde farklı ölçülerde kullanılmış ve şuan altta verilen ölçü olarak kullanılmaktadır. Birimi “mi” olarak geçmektedir.

Bir Kara mili:
1.609,344 metredir. Önceleri Kara mili yürüyüş esasına göre 5000 ayak (feet) olarak hesaplanmış ve zamanla değişiklik göstererek 5280 ayak olarak kullanılmaktadır.

Bir Deniz mili:
1,852 metredir. Deniz mili, dünyanın meridyenleri arası 1 dakikalık mesafesidir. Hesaba göre 6076 ayak(feet) gelmektedir.
Son düzenleyen Safi; 18 Nisan 2016 16:38
Safi - avatarı
Safi
SMD MiSiM
4 Şubat 2016       Mesaj #7
Safi - avatarı
SMD MiSiM
UZUNLUK ÖLÇME ALETLERİ

MEZURA
Terzilikte ölçü almak için kullanılan, genellikle 1,5 m uzunluğunda şerit metre, mezür. Terziler genellikle müşterilerin vucüt ölçülerini almak için kullanılar
Ad:  mezura.jpg
Gösterim: 7768
Boyut:  5.4 KB


ŞERİT METRE
Uzunluk, mesafe ölçmek için kullanılan, sarılmaya uygun maddelerden (plastik, şerit, kumaş) yapılmış ölçüm aracıdır.
Mimarlıkta, dekorasyonda, mühendislikte, terzilikte, imalatta, kapı, pencere, mobilya vb. ölçüm gerektiren her yerde kullanılır.
Ad:  şerit metre.jpg
Gösterim: 7979
Boyut:  3.1 KB


KIRIK METRE
Kereste parçalarını istenilen eşya için uygun ölçü ve şekilde kesip hazırlayabilmek için kullanırlar.
Ad:  kırık metre.jpg
Gösterim: 7053
Boyut:  9.3 KB

CETVEL

Santimetrenin onda biri (0,1 cm) hassasiyetinde ölçüm yapar. Bütün çizgileri cetvelin 0 (sıfır) ucundan başlar, her iki çizgi aralığı 1 mm’dir.
Ad:  cetvel.jpg
Gösterim: 5197
Boyut:  3.2 KB

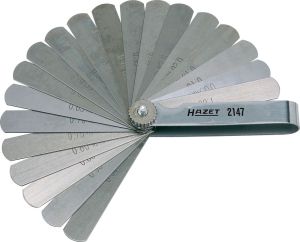

SENTİL
Çeşitli ölçüde, çelik yaprak ve tellerden yapılmıştır. Yaprakların her biri; belirli bir aralığı, teller ise delik çaplarını ölçmeye yarar. Yaprak ve tel üzerindeki sayılar, sentil kalınlığını gösterir.
Sentil ile; supap boşluklarının, pistonda segman, aralıklarının ve buna benzer boşlukların ölçülmesi veya kontrolünde kullanılır.
Ad:  sentil.jpg
Gösterim: 5224
Boyut:  11.0 KB



KUMPAS:
Metrik Kumpaslar; verniyer taksimatlarına göre, 1/10, 1/20 ve 1/50’lik olarak sınıflandırılır.
Ad:  kumpas1.jpg
Gösterim: 5254
Boyut:  19.2 KB
Sabit çene : Hareketli çene ile ölçü ağızlarını oluşturur.
Cetvel : Alt kısımdaki bölüntüler; mm,
üst kısmı ise inç’dir.
Hareketli çene : Cetvel üzerine yataklandırılmıştır. Alt kısmında mm’lik, üst kısmında ise inç verniyer vardır.
Kılıç : Hareketli çene ile birlikte hareket ederek derinlik ölçümü yapılır.

Ad:  kumpas elektro.jpg
Gösterim: 5819
Boyut:  10.6 KB

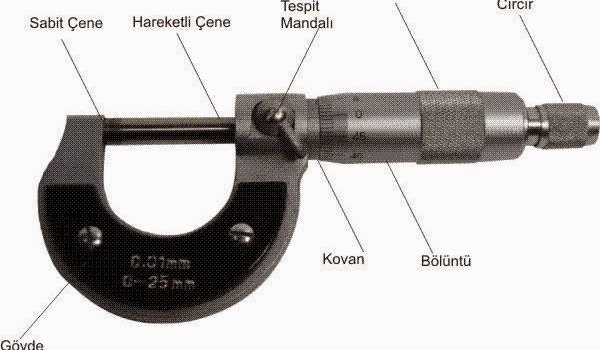

MİKROMETRE:
Milimetrenin, 0,01 hassasiyetinde ölçüm yaparlar.
Mikrometreler, genelde 25mm aralıklarda ölçüm yapabilecek şekilde imal edilmelerine rağmen 50mm aralıkta imal edilenleride bulunmaktadır.
Ad:  mikrometre-.jpg
Gösterim: 5380
Boyut:  44.3 KB

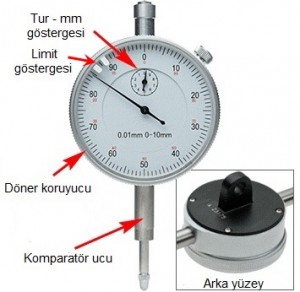

KOMPARATÖR:
Ölçme, kontrol ve karşılaştırma amacı ile kullanılır. Ölçü milinin aşağı-yukarı hareketi ölçü saat ibresinin dönmesini sağlar.
Büyük ibrenin, iki çizgi arasındaki hareketi 0,01 mm’dir.
Küçük ibre ise, ibrenin kaç tur döndüğünü gösterir.
Büyük ibrenin bir turu, 1 mm’dir.
Ad:  komparator.jpg
Gösterim: 5180
Boyut:  21.6 KB

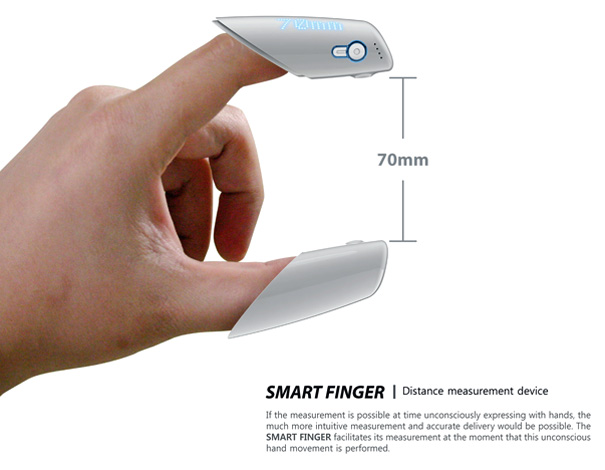

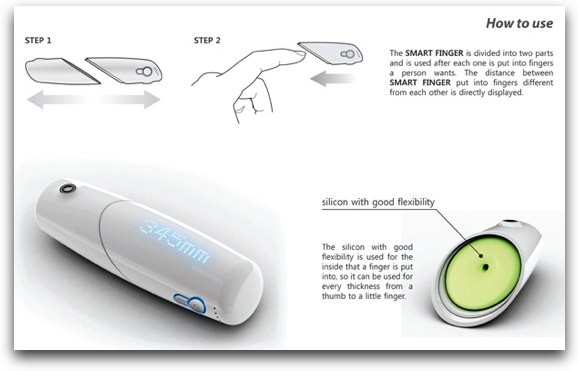

SMART FİNGER
Yeni nesil Ölçü aleti.
Bundan yıllar önceleri ölçü aletleri insanların elleri ve ayaklarıydı.Nasıl mı mesela adım hesabı yada kolumuzu yana açarak bir şeyin uzunluğunu ölçme yada avuç hesabı gibi.İşte bu yeni aletle artık bir nesnenin uzunluğu ölçmek çok basit tek yapmanız gereken bu ölçüm aletini ölçeceğiniz nesnenin iki yanına doğru tutmak.
Ad:  smart_finger.jpg
Gösterim: 5146
Boyut:  54.8 KB Ad:  smart_finger1.jpg
Gösterim: 5087
Boyut:  36.0 KB
Ad:  smart_finger3.jpg
Gösterim: 5074
Boyut:  93.1 KB
BEĞEN Paylaş Paylaş
Bu mesajı 1 üye beğendi.
bilgilikiz - avatarı
bilgilikiz
Kayıtlı Üye
6 Nisan 2016       Mesaj #8
bilgilikiz - avatarı
Kayıtlı Üye
Ölçüm Aletleri – Kumpaslar
Klasik Kumpas
Doğrusal ölçmede kullanılan cetvellerin özelleştirmesiyle kullanım kolaylığı ve ölçüm hassasiyeti sağlayacak şekilde özelleştirilmiş doğrusal ölçüm aletlerine kumpas denir. Kumpaslar yardımıyla uzunluk, derinlik, yükseklik gibi doğrusal ölçüler hassas bir şekilde belirlenebilir. Sanayide yaygın olarak kullanılan kumpaslar, kalite kontrol bölümlerinde özellikle hassas imalat yapılan sanayi kollarında en yaygın kullanılan doğrusal ölçü belirleme aletidir. Genellikle cetvel ve verniyer olmak üzere iki ana kısımdan oluşur. Cetvel kısmı sabit çeneden başlayan ana gövde kısmıdır. Verniyer kısmı ise hareketli kısımdır ve ölçüsünü belirlemek istediğimiz uzunluğun belirlendiği kısım verniyer kısmıdır.
Ad:  kumpas4.JPG
Gösterim: 12171
Boyut:  26.5 KB
Kumpaslar; iç çap, dış çap ve kanal gibi uzunlukları ölçebilmek için kumpas çenelerine özel formlar verilerek kumpaslar özelleştirilir. Verniyer kısmı ise gözle görülebilir hassasiyetin kısıtlı olmasından dolayı ölçü okuma kısımlarında inovasyon yapılarak saatli veya dijital şekilde geliştirilerek 1/10000 hassasiyetlerine kadar geliştirilmiş kumpaslar üretilmiştir. En temel kumpas 1/10 hassasiyetinden başlar. 1/10 hassasiyetindeki kumpasın cetvel kısmındaki her 1 mm ve 1 inch aralık için verniyer kısmında 10 aralık belirlenmiştir. Ölçü belirlenmesi ise cetvel ve verniyer kısmındaki çizgileri tam olarak kesiştiği durumda belirlenebilmektedir.

Verniyerli Kumpas Nasıl Okunur?
1/20 Hassasiyetli Verniyerli Kumpas nasıl okunur
Resimde her ne kadar cm olarak belirtmiş olsak da genelde makina imalat sanayi gibi hassas işlerin teknik resimlerinde veya imalat resimlerinde ölçüler mm cinsinden hassas olarak verildiği için kumpaslarda da yaygın kullanılan ölçü birimi mm/inch cinsindendir. Yani yukarıdaki ölçülen ölçü aslında 24,7 mm olarak verilmeliydi fakat okuma işleminin daha kolay gösterilebilmesi açısından cm cinsinden göstermeyi tercih ettik.
Ad:  Kumpas5.jpg
Gösterim: 5138
Boyut:  21.7 KB Ad:  kumpas1.jpg
Gösterim: 4993
Boyut:  7.8 KB
esas kumpas cetveli üzerindeki asıl ölçü üzerine, verniyer kısmındaki skalanın çizgilerinin esas cetveldeki herhangi bir çizgiyle kesişmesine karışılık gelen ölçü eklenerek ölçmek istediğimiz uzunluğun değeri belirlenir. Virgülden önceki değer cetvelde okunan ölçüdür (örneğimizde 24 mm) daha sonra verniyer skalasında okunan ölçü (örneğimizde 7) virgülden sonrasına yazılarak eklenmiş olur. Örneğimizde 24,7 mm ölçtüğümüz bu ölçüde çakışan çizgi verniyer kısmındaki 6 ila 7 rakamlarının tam ortasındaki çizgi olmuş olsaydı ölçümüz 24,65 mm olarak belirlenmiş olacaktı. 1/20 hassasiyeti 0,05 mm ‘den daha küçük ölçüleri okuyamayacağımızı ifade etmektedir.

Kumpas Çeşitleri

Standart kumpasın neye benzediği ve nasıl kullanılması gerektiğini yukarıdaki görseller yardımı ile anlattığımızdan dolayı, standart kumpas dışında kalan piyasada bir teknik hırdavatçıya gittiğinizde en yaygın olarak karşılaşabileceğiniz diğer kumpas çeşitlerini aşağıda gösterdik:
dijital-kumpas
Ad:  dijital kumpas.JPG
Gösterim: 4976
Boyut:  20.0 KB

saatli-kumpas

Ad:  saatli kumpas.JPG
Gösterim: 4919
Boyut:  20.6 KB
Dijital ve saatli kumpaslar da standart kumpaslarla aynı özelliklere sahiptir. Daha kolay ve daha yüksek hassasiyetlerde ölçü okuma imkanı sağlarlar. Benim gördüğüm en hassas saatli kumpas 1/1000 mm ve en hassas dijital kumpas 1/10000 mm hassasiyetinde ölçüm yapabiliyordu. Bu kumpasların iç ve dış ölçü ölçüm çene geometrilerini değiştirerek ; üç ağızlı kumpas, iç kanal kumpası, dış kanal kumpası, iç ve dış çap kumpasları, kalınlık kumpası, uzun çene kumpasları, vb kumpas çeşitleri amaca yönelik özel olarak üretilmiş olup piyasadan temin edilebilir şekildedir.

Derinlik Kumpası
Ad:  derinlik kumpas.jpg
Gösterim: 4897
Boyut:  5.1 KB
Derinlik kumpası da aynen standart kumpası gibi verniyer ve cetvel olmak üzere iki kısımdan oluşmakla birlikte geometrisi farklıdır. Kullanım şekli itibariyle standart kumpaslarda verniyer kısmını hareket ettirerek ölçüm yaparken, derinlik kumparlarında verniyer kısmını üst kademeye dayadıktan sonra cetvel kısmını ölmek istediğimiz derinliğe kadar indirdikten sonra ölçüm yaparız. Derinlik kumpaslarının da dijital ve saatli şekilde üretilmiş olan çeşitleri mevcuttur.

Dişli Modül Kumpası
Ad:  Dişli Modül Kumpası.jpg
Gösterim: 4991
Boyut:  7.7 KB
Bu kumpas çeşidi ise modülü bilinmeyen ya da kontrol edilmesi gereken dişlilerin modüllerini ölçmemize yarar. Modül kumpasları doksan derece açılı olarak iki ölçü cetvelinden meydana gelmiştir. Modül kumpaslardaki yatay cetvel bölüntüsü üzerindeki verniyer bölümleri genellikle 1/20 ve 1/50 mm hassasiyetlerinde üretilir . Dijitallerinde ise ölçme hassasiyetleri daha yüksektir. Modül kumpasları yardımı ile diş ölçüleri belirlenen dişlilerin modülleri, dişli hesaplama formülleri yardımıyla hesaplanabilir.

Kumpaslar ile ilgili verebileceğimiz en genel bilgiler bu şekilde olmakla birlikte , kumpas kullanımında önemli olan konuları sonraki yazılarıma bırakıyorum.
Son düzenleyen Safi; 18 Nisan 2016 19:31
Hızlı Cevap
Mesaj:

Benzer Konular

3 Hafta Önce / Misafir Akademik
18 Nisan 2016 / HerHangiBiri Akademik
18 Nisan 2016 / Misafir Cevaplanmış
18 Nisan 2016 / _Yağmur_ Akademik
4 Şubat 2016 / fadedliver Akademik
