Nasıl dinamometre yapabilirim?

Mesaja atla
Ziyaretçi
16 Aralık 2008 16:30   |   Mesaj #1   |
Ziyaretçi - avatarı
Ziyaretçi
Dinamometre nasıl yapılır?
EN İYİ CEVABI Keten Prenses verdi

Dinamometre yapmak için lazım olan malzemeler:


1 adet enjektör
3 adet ataç
Sponsorlu Bağlantılar
1 adet küçük paket lastiği
20 ila 30 cm kadar ince yaklaşık 0,5mm bakır tel
kıvırma ve kesme için pense
delik açmak için biz veya küçük çivi

Aşağıdaki resimleri ve açıklamaları takip edin.
Alıntıdaki Ek 53479
Malzemelerin toplu halde görünüşü. Enjektörün paketini açalım hijyen açısından yeni enjektör kullanın.
Alıntıdaki Ek 53480
Çıkan iğneyi kapağı ile beraber ayıralım. Daha sonra bu iğne ile askı yapacağız.
Alıntıdaki Ek 53481
Enjektörün lastiğini pense yardımı ile çıkaralım.
Alıntıdaki Ek 53482
Kapağı çıkardığımız yerden biz veya bulamazsanız çivi ile paket lastiğinin geçeceği delik açalım.
Alıntıdaki Ek 53483
Arka ucuna da çengel asmak için delik açalım ve ince bakır tel yardımı ile...
Alıntıdaki Ek 53484
Küçük paket lastiğini açtığımız yuvadan resimlerdeki gibi geçirelim.
Alıntıdaki Ek 53485
Lastiğin ucuna çıkmaması için ataçtan kestiğimiz küçük parçayı katlayıp sıkıştıralım.
Alıntıdaki Ek 53486
Yine lastiği tel yardımı ile enjektörün dış kabındaki iğne deliğinden geçirelim.
Alıntıdaki Ek 53487
Lastiğin ucunu hafifçe çekerek iğneyi elimize batmaması için kılıfı ile beraber lastiği sıkıştırarak takalım.
Alıntıdaki Ek 53488
Kolayca çıkmaması için iğneyi sıkıştırıp kapağı dikkatlice çıkaralım.
Alıntıdaki Ek 53489
Batmaması için iğnenin ucunu pense ile keselim ve çengel şeklinde kıvıralım.
Alıntıdaki Ek 53490
daha sonra alt çengeli yapmak için atacı resimdeki gibi açalım.
Alıntıdaki Ek 53491
Pistonun alt ucunda açtığımız deliğe şekildeki gibi takalım.
Alıntıdaki Ek 53492
Eveeet dinamometremiz hazır hemen ölçümlere başlayıp kalibre edebiliriz.
Alıntıdaki Ek 53493
Bir bardağı tartabiliriz. EVET çalışıyor......
Son düzenleyen Safi; 27 Temmuz 2016 17:33
Misafir
16 Aralık 2008 16:55   |   Mesaj #2   |
Misafir - avatarı
Ziyaretçi

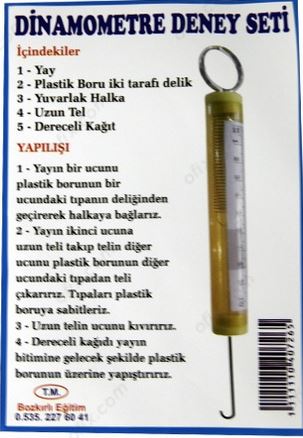

Ad:  din.JPG
Gösterim: 483
Boyut:  39.0 KB
Sponsorlu Bağlantılar
Son düzenleyen Safi; 27 Temmuz 2016 18:06
17 Aralık 2008 00:31   |   Mesaj #3   |
Keten Prenses - avatarı
Üye
Bu mesaj 'en iyi cevap' seçilmiştir.

Dinamometre yapmak için lazım olan malzemeler:


1 adet enjektör
3 adet ataç
1 adet küçük paket lastiği
20 ila 30 cm kadar ince yaklaşık 0,5mm bakır tel
kıvırma ve kesme için pense
delik açmak için biz veya küçük çivi

Aşağıdaki resimleri ve açıklamaları takip edin.
Ad:  1.JPG
Gösterim: 2686
Boyut:  33.0 KB
Malzemelerin toplu halde görünüşü. Enjektörün paketini açalım hijyen açısından yeni enjektör kullanın.
Ad:  2.JPG
Gösterim: 2210
Boyut:  31.0 KB
Çıkan iğneyi kapağı ile beraber ayıralım. Daha sonra bu iğne ile askı yapacağız.
Ad:  3.JPG
Gösterim: 1470
Boyut:  29.2 KB
Enjektörün lastiğini pense yardımı ile çıkaralım.
Ad:  4.JPG
Gösterim: 1651
Boyut:  35.7 KB
Kapağı çıkardığımız yerden biz veya bulamazsanız çivi ile paket lastiğinin geçeceği delik açalım.
Ad:  5.JPG
Gösterim: 1366
Boyut:  34.5 KB
Arka ucuna da çengel asmak için delik açalım ve ince bakır tel yardımı ile...
Ad:  6.JPG
Gösterim: 1005
Boyut:  34.4 KB
Küçük paket lastiğini açtığımız yuvadan resimlerdeki gibi geçirelim.
Ad:  7.JPG
Gösterim: 956
Boyut:  36.4 KB
Lastiğin ucuna çıkmaması için ataçtan kestiğimiz küçük parçayı katlayıp sıkıştıralım.
Ad:  8.JPG
Gösterim: 966
Boyut:  40.0 KB
Yine lastiği tel yardımı ile enjektörün dış kabındaki iğne deliğinden geçirelim.
Ad:  9.JPG
Gösterim: 1037
Boyut:  38.8 KB
Lastiğin ucunu hafifçe çekerek iğneyi elimize batmaması için kılıfı ile beraber lastiği sıkıştırarak takalım.
Ad:  10.JPG
Gösterim: 947
Boyut:  39.3 KB
Kolayca çıkmaması için iğneyi sıkıştırıp kapağı dikkatlice çıkaralım.
Ad:  11.JPG
Gösterim: 933
Boyut:  38.2 KB
Batmaması için iğnenin ucunu pense ile keselim ve çengel şeklinde kıvıralım.
Ad:  12.JPG
Gösterim: 957
Boyut:  42.0 KB
daha sonra alt çengeli yapmak için atacı resimdeki gibi açalım.
Ad:  13.JPG
Gösterim: 929
Boyut:  36.1 KB
Pistonun alt ucunda açtığımız deliğe şekildeki gibi takalım.
Ad:  14.JPG
Gösterim: 978
Boyut:  34.1 KB
Eveeet dinamometremiz hazır hemen ölçümlere başlayıp kalibre edebiliriz.
Ad:  15.JPG
Gösterim: 909
Boyut:  35.8 KB
Bir bardağı tartabiliriz. EVET çalışıyor......
Son düzenleyen Safi; 27 Temmuz 2016 18:06
17 Aralık 2008 00:32   |   Mesaj #4   |
Keten Prenses - avatarı
Üye

Dinamometre yapmak için lazım olan malzemeler:


1 adet meyve suyu pipeti
1 adet pipetin içine girebilecek 4mm çapında
plastik yada PVC boru
3 adet ataç
1 adet küçük paket lastiği
kıvırma ve kesme için pense, makas
delik açmak için biz veya küçük çivi veya çakmak

Aşağıdaki resimleri ve açıklamaları takip edin.
Ad:  1.JPG
Gösterim: 485
Boyut:  31.8 KB

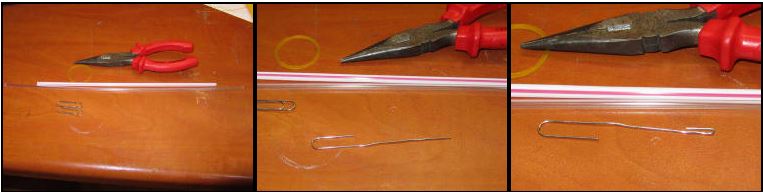

Lazım Olan Malzemeleri solda görüyoruz. Atacı Önce düzeltelim ve şekildeki gibi ucunu kıvıralım
Ad:  2.JPG
Gösterim: 439
Boyut:  37.4 KB

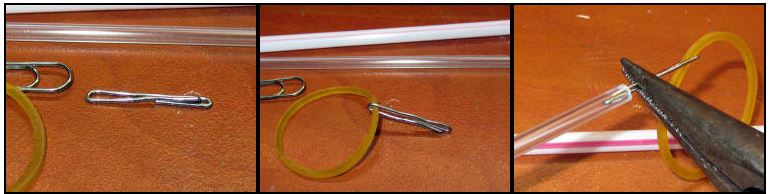

Atacın ucunu kesip şekildeki gibi tekrar kıvıralım. Lastik halkayı geçirip bir pense yardımı ile boruya sıkı geçecek şekilde takalım.
Ad:  3.JPG
Gösterim: 469
Boyut:  34.0 KB

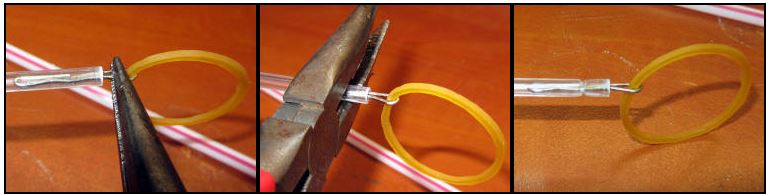

İyice takarak çıkmaması için pensenin keskin yeri ile hafifçe fotodaki gibi iz yapalım.
Ad:  4.JPG
Gösterim: 439
Boyut:  35.3 KB

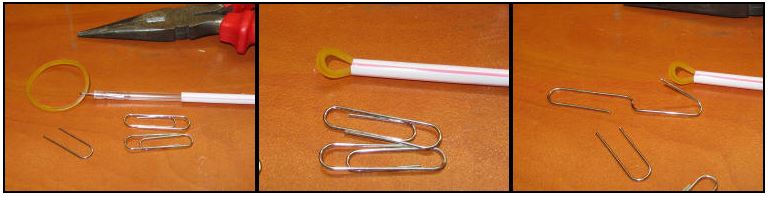

Pipetin içine bu boruyu takalım. Bir ataç açarak lastiğin halkasından geçecek şekilde pipeti ayarlayıp,
Ad:  5.JPG
Gösterim: 440
Boyut:  29.7 KB

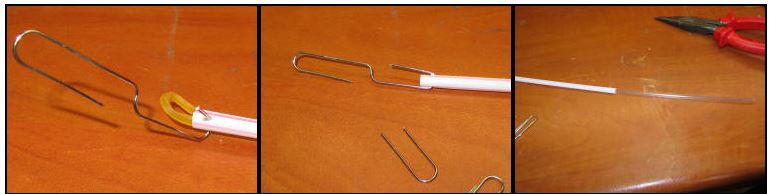

Ataçla delip geçirelim. Sonra içteki boruyu çekip düzeltelim. Borunun fazla gelen kısmını makasla kesebiliriz.
Ad:  6.JPG
Gösterim: 434
Boyut:  33.5 KB

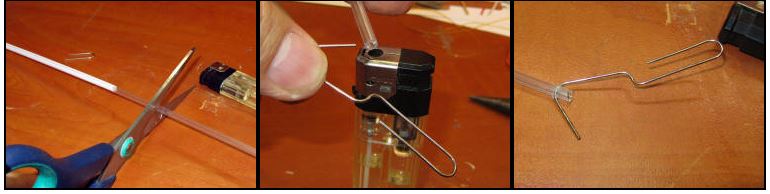

Sert borunun ucunu delmek için Atacı çakmakla ısıtıp en kolay şekilde delebiliriz. Pvc çok rahat deliniyor.
Ad:  7.JPG
Gösterim: 438
Boyut:  50.0 KB

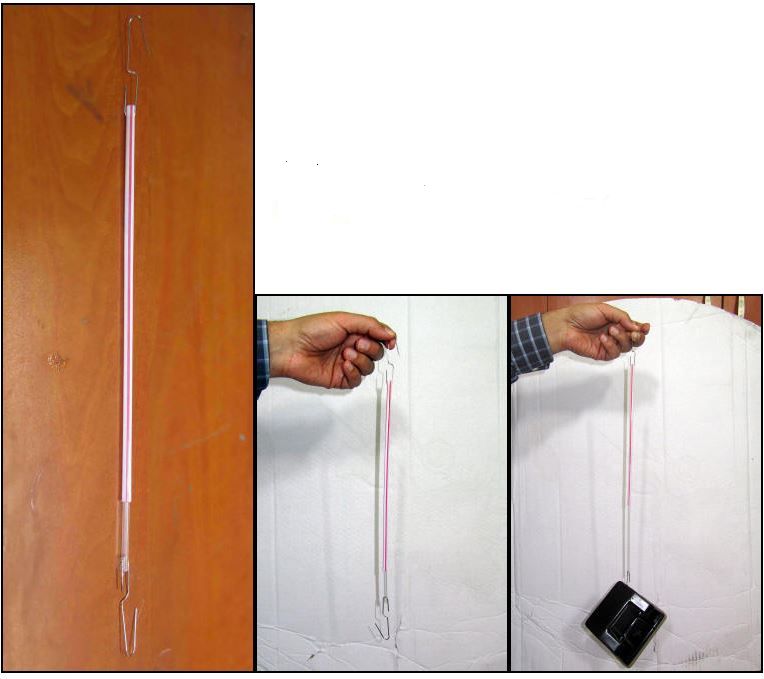

Solda Dinamometrenin bitmiş hali görünüyor. Aşağıda solda dinamometre ağırlıksız durumu sağda ise bir delgeçi tartıyor.
Ad:  8.JPG
Gösterim: 464
Boyut:  52.1 KB

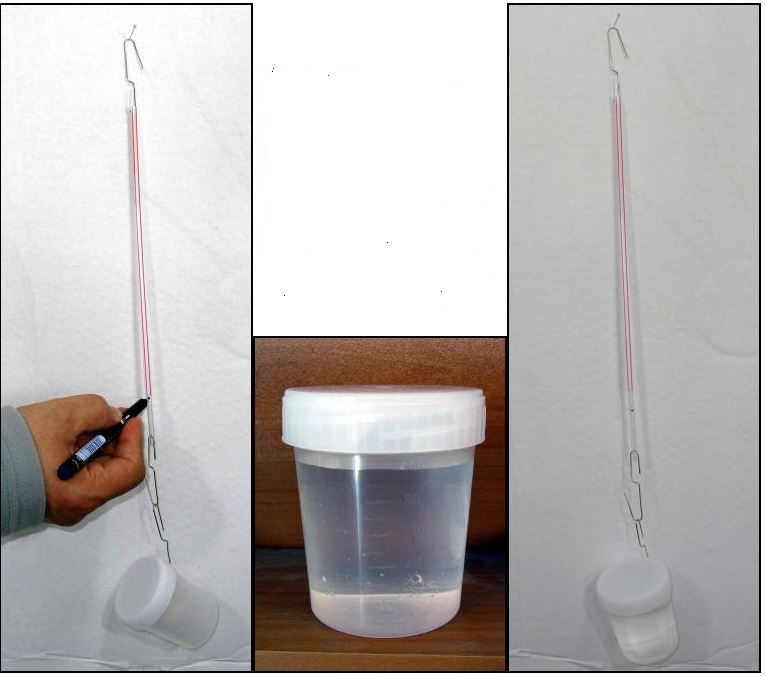

Ölçeklendirme;
Burada Newton birimi için nasıl ölçeklendireceğimizi gösteriyor. Soldaki resimde boş 100ml'lik kabın ağırlığı işaretleniyor. Kabın içine ortadaki resimdeki gibi 100ml su koyduğumuzda yaklaşık 1 Newton'luk ağırlığa denk gelir. Sağdaki resimde 1 Newton'luk ağırlığın ne kadar mesafe indirdiği görülüyor
Son düzenleyen Safi; 27 Temmuz 2016 18:20
25 Aralık 2008 19:24   |   Mesaj #5   |
Keten Prenses - avatarı
Üye

Tel Dinamometre yapmak için lazım olan malzemeler:


1 adet meyve suyu pipeti
1 adet pipetin içine girebilecek tel (nalburlardan bulabilirsiniz)
Sponsorlu Bağlantılar
1 adet tutma sapı için kısa tel
1 adet küçük paket lastiği

kıvırma ve kesme için pense, makas
delik açmak için biz veya küçük çivi

Aşağıdaki resimleri ve açıklamaları takip edin.
Ad:  1.JPG
Gösterim: 476
Boyut:  37.0 KB
Lazım Olan Malzemeleri solda görüyoruz. Telin ucunu şekildeki gibi lastik takmak için kıvıralım ve sıkalım.
Ad:  2.JPG
Gösterim: 487
Boyut:  37.3 KB
Ucunda lastik olan teli pipete takıp pipetin ucuna şekildeki gibi delik açalım. Bu deliğe kısa telimizi lastiğin
içinden de geçecek şekilde takalım ve şekildeki gibi kıvıralım bu kısmı asmak veya tutmak için kullanacağız.
Ad:  3.JPG
Gösterim: 468
Boyut:  31.6 KB
Bu telin üzerini kağıt yuvarlayıp kaplayabilirsiniz veya sağdaki gibi bantla kaplayabiliriz.
Ad:  4.JPG
Gösterim: 439
Boyut:  34.3 KB
Yukarıda bir başka yapışkan bant deneniyor. Bantladıktan sonra kıvırmaları yapmak daha iyi olabilir.
Ad:  5.JPG
Gösterim: 451
Boyut:  34.2 KB

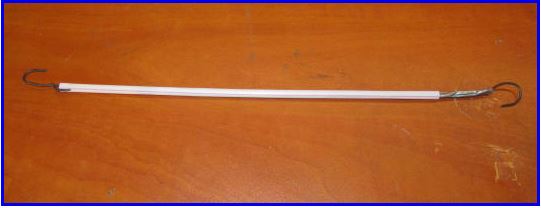

Yine ucunu lastik takmak için kıvırıyoruz. Pipete takıyoruz aşağıda.
Ad:  6.JPG
Gösterim: 435
Boyut:  21.4 KB

Püf noktaları :
1. Lastik olarak kaliteli poliüretan lastik kullanırsanız daha dayanıklı olur.
2. Daha fazla ağırlık ölçmek isterseniz iki lastik birden takabilirsiniz.

Biraz da bilgi.
Newton kuvvetini tanımlarken 1kg lık bir cisme saniyede 1 metre hız kazandıran kuvvete 1 Newton adını vermiş.
Yerçekimi 1 kg lık kütleyi serbest bıraktığımızda 1 saniyede 9.81 metre hız kazandırmaktadır bu kuvvet o zaman
9.81 Newton olmaktadır. Okullarda bu yerçekimi hızlanması saniyede 10 metre/saniye kabul edilmektedir dolayısı
ile bu kuvvet de 10 Newton kabul edilmektedir.
Bu sebeple 1 kg lık ağırlık 10 Newton luk kuvvete denk düşmektedir. Yukarıdaki Yöntem ile ölçeklendirme yapmamız
oldukça doğru sonuç verecektir.
Son düzenleyen Safi; 27 Temmuz 2016 18:29
